La radio Wifi remoto de LoRaWAN permitió el contador del agua para la gestión del consumo de agua

La radio inteligente Wifi remoto de LoRaWAN del calibre grande permitió el contador del agua para la gestión del consumo de agua

• Descripción del producto

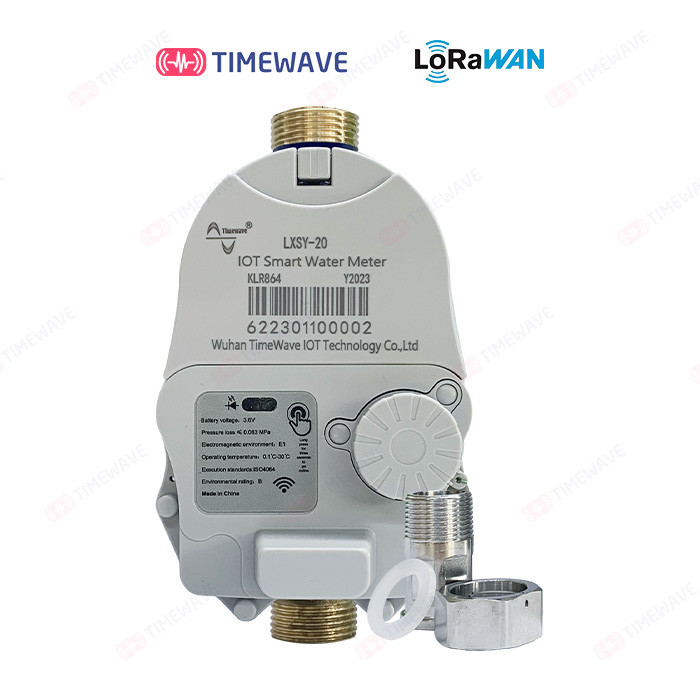

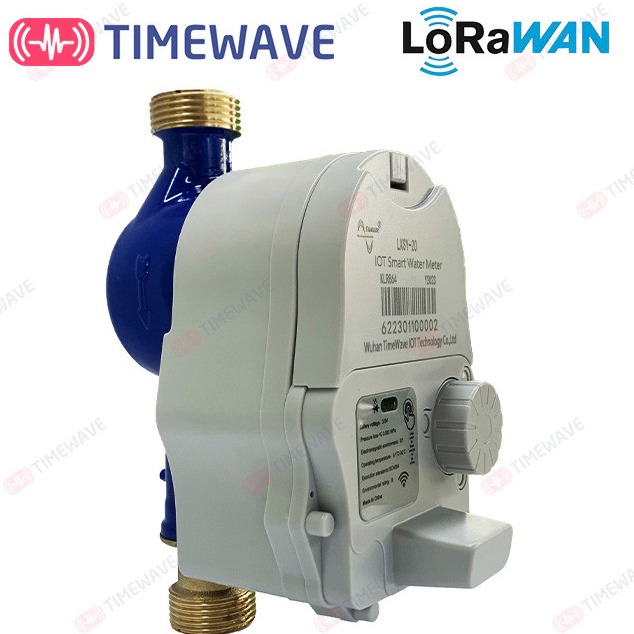

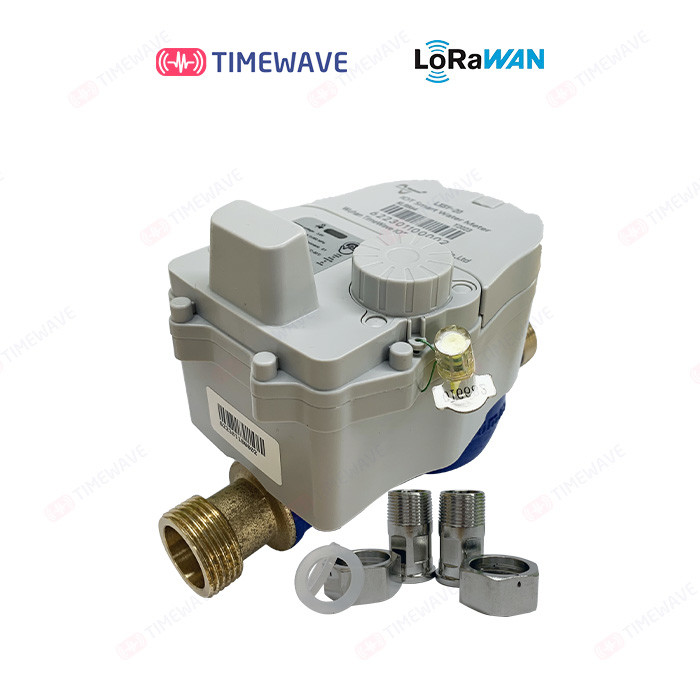

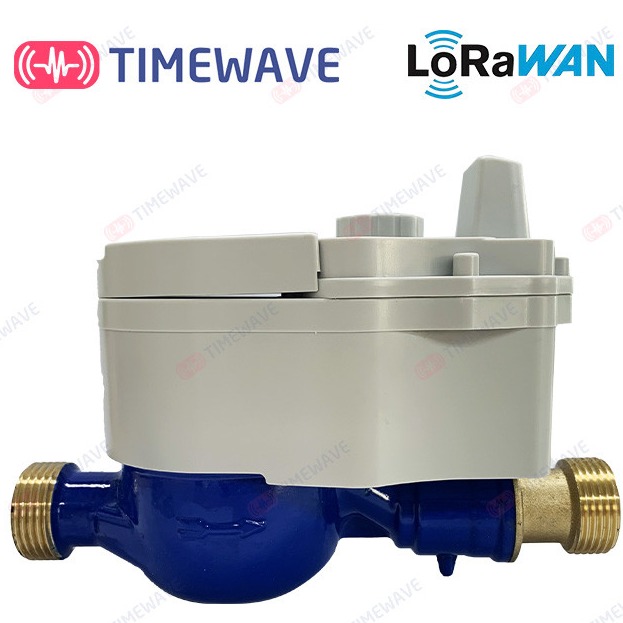

El contador del agua de LoRaWAN IoT se compone del metro bajo del contador del agua, vávula de bola eléctrica (control) de la válvula, sensor magnetoresistente, MCU,
módulo de comunicación inalámbrico, circuito de control y otros componentes. Diseño mecánico y eléctrico de la estructura de la separación. La batería sub del litio de la alta capacidad se utiliza para la fuente de alimentación. Proporciona la garantía estable a largo plazo de la energía para el control de adquisición de datos, de la válvula y la transmisión de datos inalámbrica. Se adopta el módulo de comunicación inalámbrico de LoRaWAN. Con la tecnología de comunicación del espectro separado, los datos del agua del usuario se cargan activamente (una vez al día por abandono) a la entrada de LoRa WAN. La entrada cargará al centro de servicio de datos del sistema con red o Ethernet de LTE 4G. El sistema tiene las ventajas de la distancia larga de la comunicación, de la capacidad grande, de la instalación andconvenient rápida, de la vida de servicio larga, del etc.

• Funciones y características

1. estructura partida: La unidad electrónica es independiente de la tabla baja.

• Especificaciones y parámetros técnicos

Características de flujo	Cumpla con estándar de GB/T 778.1~3-2007. Clase de la exactitud: Clase 2
Calibre nominal (milímetros)	15	20	25
Sobrecargue el flujo Q4 (m3 /h)	3,1	5,0	7,8
Flujo de uso general Q3 (m3 /h)	2,5	4,0	6,3
Error máximo permitido	la alta área (Q2 ≤Q≤Q4) es el ± el 2%, el área baja (Q1≤Q



R=Q3/Q1	100 (tipo seco)		Corriente quieta	<10ua>
Ratio de la gama	Q2/Q1=1.6 Q4/Q3=1.25		Corriente de la comunicación	Recopilación de datos y corrientes de la generación <50ma> y corriente máxima <100ma>
Nivel de la pérdida de presión	△p≤0.063MPa
Presión de agua máxima permitida	≤1.2MPa		Condiciones	0~ +45℃ (agua fría), 0~95%RH 0~ +90℃ (agua caliente), 0~95%RH
Grado de la temperatura	Frío: T30 caliente: T90
Modo de la comunicación	LoRaWAN: CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_ 1/2/3/4, canales de encargo		Voltaje de Oprating	2,7 ~ 3,6 V

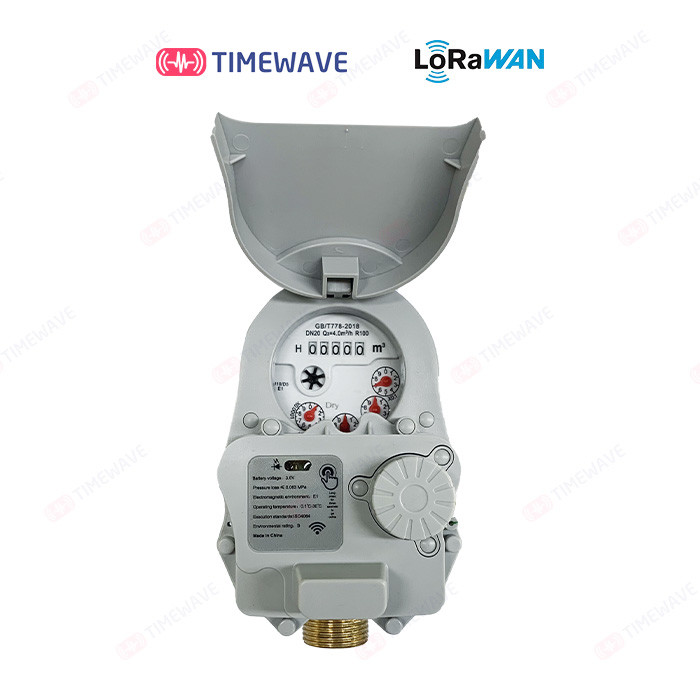

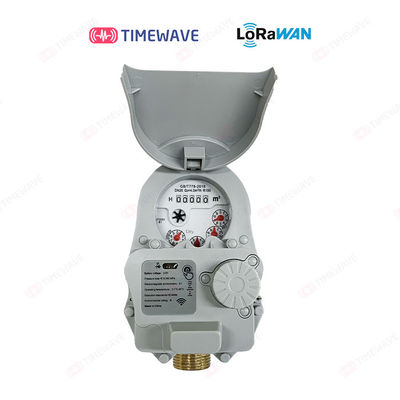

• Descripción de la exhibición



En condiciones normales, el contador del agua irá automáticamente en línea una vez al día (settable). Cargue los datos del contador del agua a la plataforma del sistema con la comunicación inalámbrica. Al mismo tiempo, reciba y ejecute las instrucciones relevantes de la plataforma del sistema (determinación del parámetro, control de la válvula, etc.).





Llave del tacto:
Cuando el contador del agua está inactivo, toque el ámbito fundamental con su finger. Los flashes rojos de la luz de situación una vez (en el área infrarroja del interfaz), y el contador del agua se despierta manualmente y en el estado infrarrojo de la comunicación.
Si usted toca la llave continuamente (3 segundos), el indicador rojo destellará dos veces continuamente. En este tiempo, el contador del agua irá en línea inmediatamente (conectar con la plataforma), cargará los datos actuales a la plataforma del sistema y recibirá las instrucciones de la plataforma. En curso de datos que cargan del contador del agua, el indicador rojo también destellará por varias veces consecutivas.
Después de que se carguen los datos del contador del agua, incorporarán inmediatamente el estado del sueño (modo del bajo consumo de energía).



• Precauciones

◆Los contadores del agua se deben comprobar con frecuencia para prevenir accidentes de la salida del contador del agua;

◆En invierno, es necesario evitar que el contador del agua la congelación y estalle. Instalando medidas del aislamiento al contador del agua cuando sea necesario;

◆Cuando el hogar no se ocupa durante mucho tiempo, debe cerrar la válvula delante de la tabla para prevenir accidentes de la salida del agua;

◆El contador del agua es un producto de medición y no será destruido. El contador del agua de destrucción es una acción ilegal.
