NBIoT industrial avanzó los módulos de comunicación medidores de la infraestructura

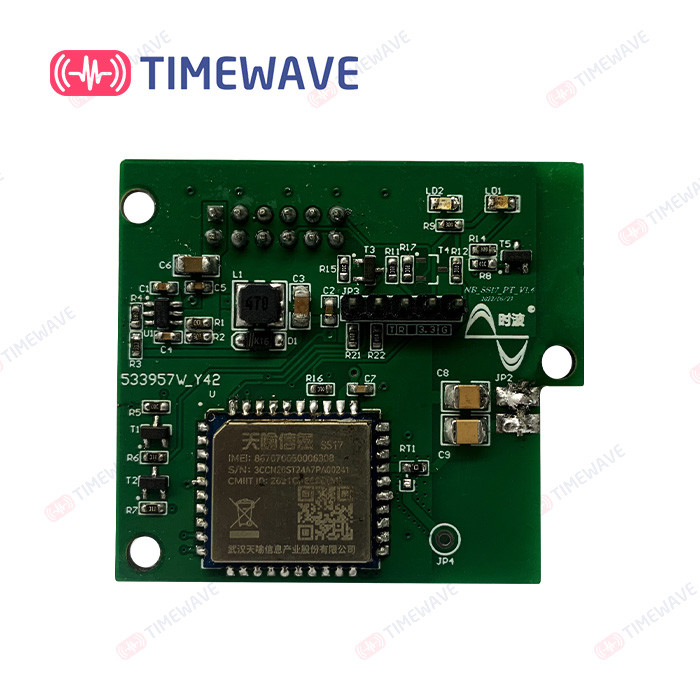

Módulo de comunicación de NBIoT para realizar la instalación independiente del metro de la energía y del interfaz eléctrico unificado

• Descripción del producto

1. TW-NBIoT es un módulo de comunicación para los metros elegantes solos y trifásicos del vatio-hora basados en la computación del borde. El eléctrico            el interfaz se unifica para evitar el desarrollo secundario del metro de la energía eléctrica.

2. El módulo de comunicación elegante del metro NOTA-IoT se integra con el módulo de comunicación inalámbrico de alto rendimiento, de baja potencia, de varias bandas NOTA-IoT y microprocesador de 32 bits de baja potencia. Mientras el ambiente del uso de los metros elegantes de la electricidad esté dentro de la cobertura de la red de comunicaciones NOTA-IoT, puede realizar el acceso instantáneo de los metros de la electricidad a la plataforma de la gestión, recibirlo y responder a las instrucciones de la lectura/de control publicadas por la plataforma. Al mismo tiempo, puede controlar con eficacia el ciclo de la carga por teletratamiento y las tareas y otros de funcionamiento parámetros de la información dentro del módulo de comunicación. Automáticamente adquirir los diversos datos del metro de la electricidad y cargarlos a la plataforma de la nube sobre una base regular. El módulo de comunicación puede substituir directamente el módulo del PLC o el pequeño módulo inalámbrico del metro de la electricidad actual. Realice el acceso de red NOTA-IoT y establezca la conexión con la plataforma de la nube del operador.

• Funciones principales y características

1. Construido en MCU, con capacidad computacional del borde;
2. El módulo de comunicación tiene la capacidad de obtener automáticamente la información de dirección única de la comunicación del metro elegante actualmente equipado después poder-en. Y realice atar con su propia dirección de la comunicación remota;
3. El modo remoto inalámbrico de LoRaWAN puede configurar fexiblemente los parámetros de la operación tales como duración de la lista de tarea y de ciclo de la carga por teletratamiento requerida por el módulo de comunicación para ejecutar automáticamente la tarea activa de la carga por teletratamiento;
4. Los datos profesionales del interfaz flujo tecnología del control automático. Dé la prioridad al marco de la instrucción publicado por la entrada de la plataforma. Transmisión transparente bidireccional en tiempo real completa;
5. El diseño elegante estándar de la caja del interfaz y del módulo de comunicaciones del metro de la rejilla del estado será adoptado. Es conveniente para la mayoría de los metros elegantes y puede ser substituido directamente (enchufe caliente).
6. Los parámetros configurados pueden ser ahorrados cuando el módulo se acciona abajo. Recuperación automática cuando se restaura el poder.
7. El circuito independiente y el poder de la conversión de poder permiten el circuito de control. Utilice eficazmente la fuente de alimentación de DC12V de la salida del interfaz del módulo y del control de entrada-salida del amperímetro.

• Especificaciones y parámetros técnicos principales

1. Información de la banda de frecuencia: B5@H-FDD 850MHz;
2. De potencia de salida: 23dBm ± 2dB;
3. Recepción de sensibilidad: - 129dBm ± 1dB;
4. Interfaz de la antena: conector estándar de la antena SMA;
5. Fuente de alimentación: DC12V, 500mA;
6. Almacenamiento de datos: tiempo de almacenamiento de datos después del ≥ del apagón 10 años;
7. Interfaz de comunicaciones: puerto serie estándar de TTL;
8. Velocidad del interfaz de comunicaciones del metro de la energía eléctrica: 2400bps;
9. Protocolo de comunicación: Enlace descendente: ajústese al protocolo de comunicación DL/T645-2007;                                                                                                                   Uplink: Protocolo de CoAP de las telecomunicaciones/protocolo de las telecomunicaciones LWM2M/otros protocolos del operador
10. Gama de temperaturas de trabajo: - ℃ 25 ℃~60;
11. Gama de temperaturas de funcionamiento del límite: - ℃ 40 ℃~70;
12. Gama de la temperatura límite del almacenamiento y del transporte: - ℃ 40 ℃~70;
13. Humedad relativa: el < 75%;
14. Presión atmosférica: 63.0kPa~106.0kPa (altitud los 4000m y abajo);

• Aspecto e instalación de la antena

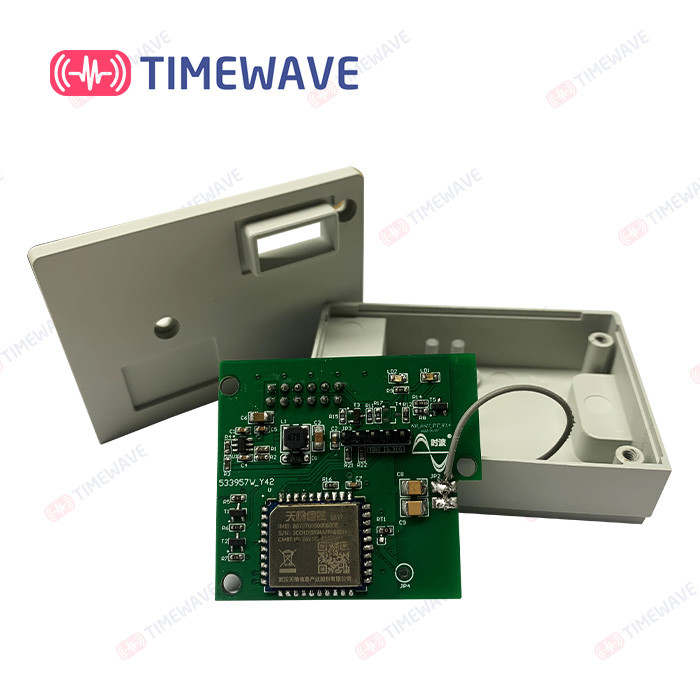

Diagrama de la asamblea del módulo elegante monofásico del metro de la electricidad y de comunicación de NBIoT (accesorio de la antena)

Diagrama de la asamblea del módulo elegante monofásico del metro de la electricidad y de comunicación de NBIoT (accesorio de la antena)

Módulo de comunicación elegante del metro de NBIoT (antena externa)

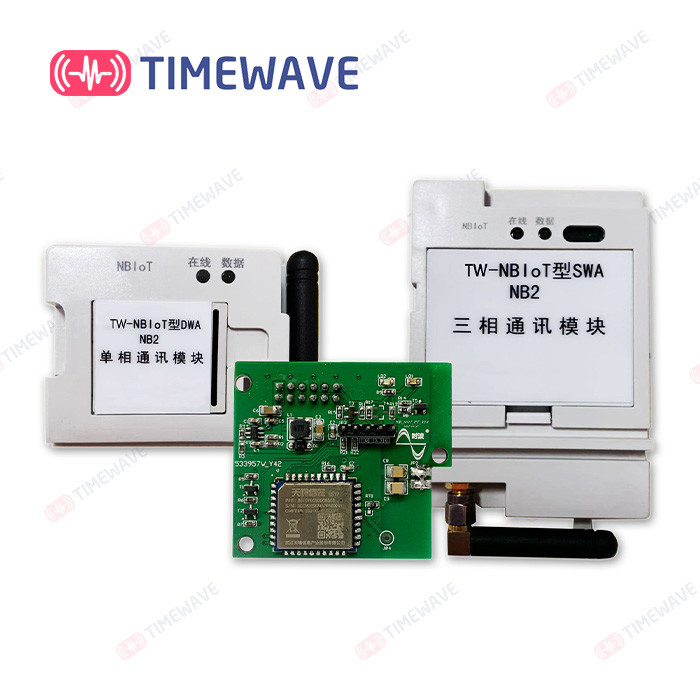

Diagrama de la asamblea del módulo elegante monofásico del metro de la electricidad y de comunicación de NBIoT (antena externa)

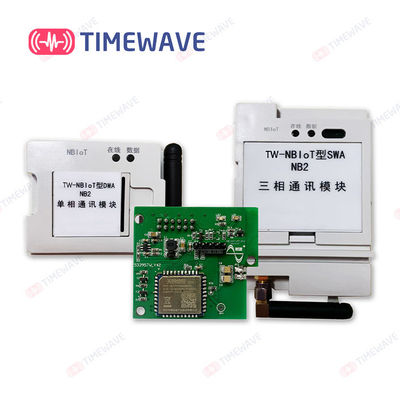

Diagrama de la asamblea del módulo elegante trifásico del metro de la electricidad y de comunicación de NBIoT (antena externa)

• Casos
