Equipo inteligente LoRAWAN de la gestión de sistema de vigilancia de la distribución de poder

Gestión del equipo de la distribución de sistema de vigilancia del ambiente para el sitio de distribución de poder

Introducción de la plataforma

Según la situación real del cuarto de la distribución de poder, desarrollamos independientemente la plataforma y la unidad de supervisión inteligente del ambiente de dinámica del consumo de energía (iFSU) de la supervisión del ambiente del poder del sitio de la distribución de TimeWaveCloud. Él realiza la supervisión de la operación de la carga tal como actual, el voltaje, el poder y los factores de poder, la supervisión de la medida de la temperatura del autobús, la supervisión de la medida de la temperatura del cable, el control del medio ambiente, el guardia de la entrada, el control del aire acondicionado/de la fan, el etc. realizan la supervisión del ambiente del poder para evitar el fracaso de la operación del equipo de la distribución de poder causado cerca fuera del ambiente de la operación de control. Amplíe la vida de servicio del equipo y asegure la seguridad de los personales del mantenimiento.

Introducción a las funciones de sistema y a las características

• Control centralizado: control centralizado del iFSU;
• Modo de la comunicación: uplink 4G (CAT1) /WLAN, enlace descendente RS485/wireless;
• Arquitectura de los programas: B/S architecture+applet/APP+standard API;
• Integración de sistema: se integra la supervisión del poder, control del medio ambiente, supervisión de seguridad, control de la temperatura del autobús/del cable;
• Supervisión en tiempo real: supervisando y exhibiendo el voltaje, el poder actual, activo, el poder reactivo, el factor de poder y otros parámetros de funcionamiento del equipo en el cuarto de la distribución de poder. Y supervisando los parámetros ambientales de la operación del cuarto de la distribución de poder;
• Alarma en tiempo real: alarma para los parámetros, la temperatura, la humedad, el fracaso de equipo o el fracaso de comunicación eléctrico anormal;
• Modo de la alarma: alarma móvil, alarma de la voz, alarma de SMS, de la alarma de WeChat, audible y visual;
• Pregunta de los datos: exhibición y preguntar la información de la operación en tiempo real del cuarto de la distribución de poder;
• Modo de visualización: Exhibición de la exhibición, de la carta y de la curva del gráfico de Kanban;
• Informe de la operación: informe diario, mensual, de la publicación anual y de la operación;
• Gestión del permiso: defina los permisos de usuarios en diversos niveles para asegurar la operación confiable y segura;
• Disposición: plataforma de la nube, disposición local.

Esquema eléctrico

• Esquema eléctrico primario de la subestación 10kV/del sitio encajonados de la distribución

• Productos de hardware relacionados

• Funciones del software del sistema

1. Información de datos de supervisión: Datos de la energía eléctrica: diversos parámetros de la energía eléctrica, voltaje, poder actual, activo, poder reactivo, factor de poder, etc;
2. Fuera de datos del límite: voltaje, poder, temperatura, etc;
3. Temperatura y datos de la humedad: temperatura del contacto del autobús, temperatura del cable, temperatura ambiente y humedad ambiente;
4. Situación de la alarma de la niebla con humo y eliminación de la alarma;

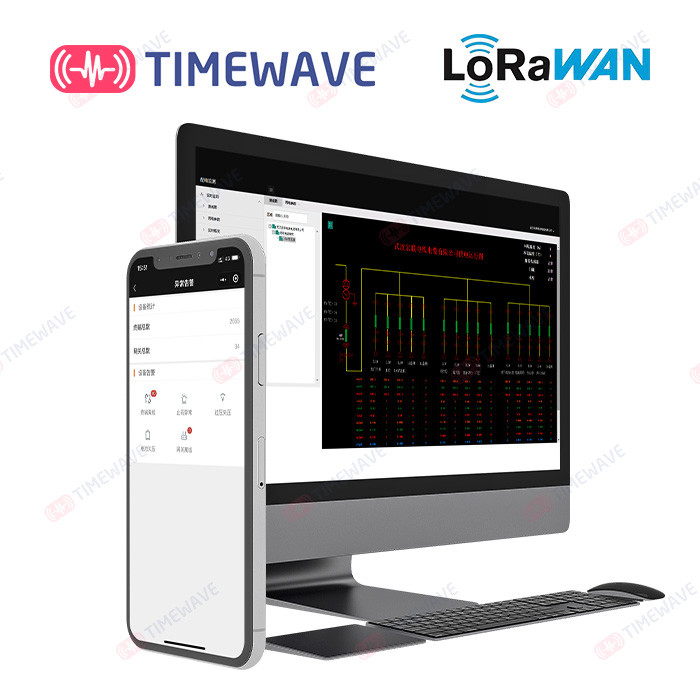

• Pantalla de visualización

Descripción del acceso de la plataforma (operación y mantenimiento de la plataforma): principalmente mostrar el acceso total, la cantidad total del transformador, la capacidad total del transformador, la cantidad total del equipo y la carga diaria, la cantidad diaria de la electricidad y la exhibición del mapa. La exhibición de operación y del mantenimiento de la plataforma puede ser compartida.

• Más características

1. Descripción de la presentación del usuario: exhibe el perfil del consumo de energía, el perfil del sitio, la situación de la operación, la curva y la alarma de todos los usuarios. Los usuarios pueden ser seleccionados de la caja del descenso-abajo;
2. Parámetros del poder: el tiempo real de la exhibición y el voltaje histórico, actual, el poder, el factor de poder y la otra información de la curva del sitio especificado;
3. Información de la temperatura: exhibe la curva de la temperatura ambiente en el cuarto de la subestación, el tiempo de la colección, el valor medio y la otra información;
4. El sistema proporciona pre la función de la configuración de la alarma, que puede realizar la configuración y la gestión de las estrategias de la alarma del equipo (cantidad off-line, análoga del equipo fuera del límite, temperatura fuera del límite, etc.). Usted puede fijar la época del disparador de la alarma, el tipo de la alarma, si permitir SMS, alarma audible y visual, etc.
5. Información pre alerta: La información alerta del sitio se registra aquí. La alarma incluye: línea alarma del voltaje, actual y otro de la travesía; Alarma del valor que cambia; Alarma del acontecimiento; Otras alarmas. Puede registrar el número total y la categoría de alarmas, y filtra la información de la alarma según diversas condiciones de la búsqueda. Usted puede también ver la situación de la alarma y enviar órdenes a los personales de operación y del mantenimiento para ocuparse de problemas con la función del envío de la alarma.
6. Gestión del usuario: 4 artículos sub, incluyendo el ajuste de permiso del usuario, el expediente de la operación, el expediente de control y el expediente del sistema. Los permisos del usuario se pueden fijar y cambiar bajo autorización de alto nivel del usuario. Los expedientes de la operación son expedientes de las operaciones de sistema, tales como cambiar de la página, pregunta de los datos de sistema, y operaciones del equipo. El expediente de control se utiliza para registrar la información de control publicada por el sistema, incluyendo tiempo, usuario y los controles actuaron. Sirve como base importante para el análisis de sistema subsiguiente de control. El sistema registra la situación relevante de la operación de sistema.
